適用范圍：

1、溫室大棚種植、公園綠化帶、賓館、飯店、博物館、學校、辦公樓、醫院、車站、特種養殖、普通養殖、水產養殖、施工工地、旅游景區、博物館、水文與水資源（科研、教學、施工）專業、食品加工與生產、發酵行業、食用菌栽培、氣象數據監測、組培室、及各種需要隨時在線監測環境中的氣象、空氣、水質、土壤生態環境等多參數隨時在線監測，并可以自動拍照，將上述數據全部在云端存儲，可通過手機、計算機查看即時數據和歷史數據，同時需要在線視頻監控或者視頻與語音同步進行的工作需求。

2、測試項目：

（1）環境參數：空氣溫濕度、CO2、光照強度、光合有效輻射、總輻射、紫外輻射、風速、風向、大氣壓力、蒸發量、水深、液位、噪聲、粉塵PM1.0、PM2.5、PM10、TSP、電導率、含鹽量、ph、土壤水分、土壤溫度、ORP、管道流量和流速。備注：以上參數非標配，用戶需告知測試需求以便我公司盡快調試。

（2）可擴充測試土壤、液體或者其他固體物質的流速、流量。可擴充測試銨離子（氨氮）、鈣離子 、鉀離子、光學溶解氧 、水質銨離子 、氟離子、鎘離子、氯離子、硝酸根離子、銅離子、鈉離子、氰離子、鉛離子、溴離子、硫離子、銀離子、碘離子等。

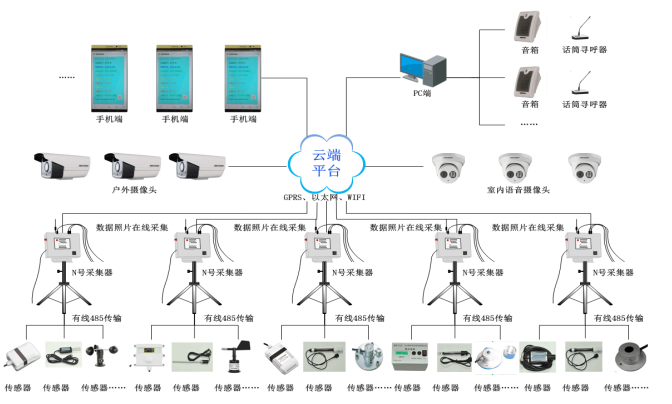

一、系統組成框架示意圖：

二、設備組成詳細介紹：

    本系統主要由云平臺無線數劇采集器、傳感器、視頻采集系統、圖片拍照系統、語音與視頻交互系統、云平臺組成。后臺數據處理系統及信息監控管理云平臺、數據采集器、傳感器、視頻監控系統、無線傳輸系統組成。監測子站集成；數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。

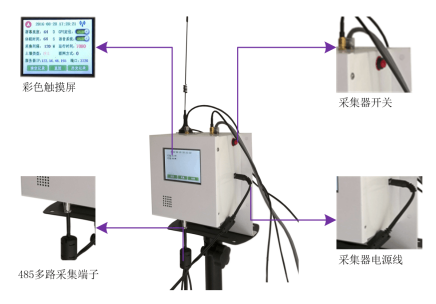

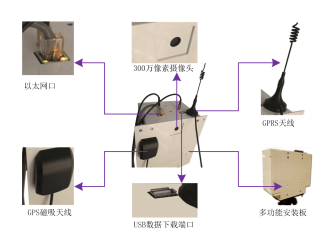

（一）MC-HJ01型云平臺數劇采集器

1、主機采用3.5英寸觸摸屏幕，背光顯示，可手指直接觸摸操作。背光可自行選擇關閉。外殼采用噴塑鋼板沖壓成型。

2、內置485通訊數據采集模塊，自動識別用戶插上的各類型傳感器，無需按位置安裝。

3、可按照用戶設置的采集時間間隔，實現自動采集數據。

4、主機采用多種安裝形式，配備多功能掛板，用戶根據實際需要和自身環境條件，可采用移動式支架、壁掛、龍骨懸掛、吊裝等多種方式。

5、主機電源供電方式可以采用AC/220V供電，戶外太陽能供電、也可采用內置鋰電池組供電，用戶可攜帶設備進行移動測試。

6、主機采取多種遠程數據傳輸方式供用戶選擇，包括以太網、wifi無線信號、GPRS數據無線傳輸DTU模塊，方便用戶選擇?？蓪?shù)據立刻傳輸?shù)皆破脚_。

7、可配備網絡型戶外監控攝像頭或者室內型語音攝像頭（帶夜視功能），出廠前設定為固定IP地址，無需用戶下載插件，遠程端可以通過wife或者以太網相互視頻和語音交流。

8、預留485數據輸出端口，可連接戶外或者室內LED顯示屏。

（二）云平臺軟件系統介紹：

1、采用可視化編程語言設計界面友好的環境監測與管理系統，實現對被監測環境的遠程監測。可自由設置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。數據管理功能，支持?jǐn)?shù)據庫管理、數據查詢、導出、打印、統計分析、圖表分析等各項數據處理。

2、在線監測各環境因素參數的表現形式：

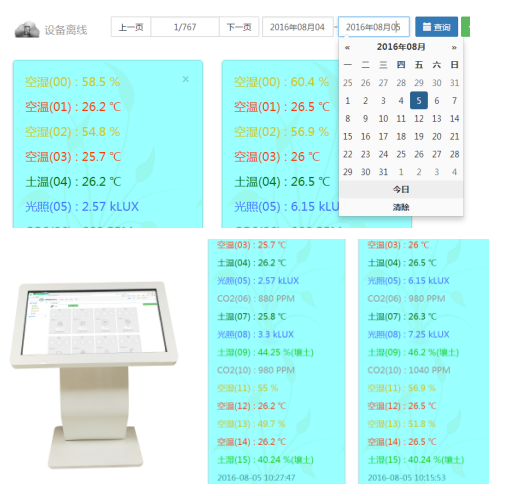

A、清單明細式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。

如下：

清單明細式顯示方式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。

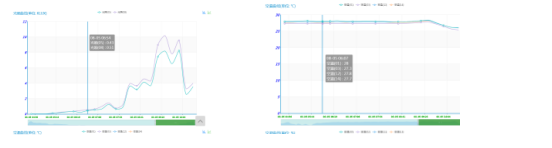

B、曲線走勢圖顯示方式，如下：

 某種顏色的曲線代表某個測試參數的走勢

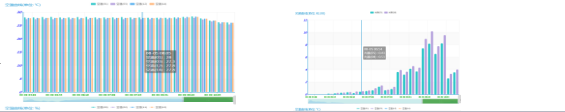

C、立柱式走勢顯示，如下：

某種顏色的立柱的變化，代表某個參數的數據變化
